As câmaras de teste de pulverização de água IPX9K são ferramentas cruciais na avaliação da resistência à água de produtos sob jatos de água de alta pressão e alta temperatura. Este teste simula ambientes agressivos que os produtos podem encontrar em cenários do mundo real, como ambientes industriais ou aplicações externas. Uma questão comum que surge é se essas câmaras podem testar com eficácia produtos com formatos complexos. Como fornecedor de câmaras de teste de spray de água IPX9K, explorarei essa questão em detalhes nesta postagem do blog.
Compreendendo o padrão IPX9K
O padrão IPX9K faz parte do código Ingress Protection (IP), que classifica o grau de proteção fornecido por um gabinete contra a entrada de água e objetos sólidos. O “9K” em IPX9K refere-se especificamente a um teste de jato de água de alta pressão e alta temperatura. De acordo com esta norma, um dispositivo de teste pulveriza água a uma pressão de 80 - 100 bar a uma distância de 100 - 150 mm a uma temperatura entre 80°C - 95°C. A água é pulverizada de quatro ângulos diferentes para garantir uma exposição abrangente.
Desafios apresentados por produtos com formatos complexos
Produtos com formatos complexos, como aqueles com superfícies irregulares, ranhuras profundas ou múltiplas saliências, apresentam desafios únicos durante o teste de pulverização de água IPX9K.
Uma questão importante é a distribuição desigual da pressão da água. Os jatos de água de alta pressão podem não atingir uniformemente todas as áreas de um produto de formato complexo. Por exemplo, em um produto com sulcos profundos, a água pode não penetrar totalmente nos sulcos, levando a resultados de testes imprecisos. Se o teste não conseguir expor todas as partes do produto à pressão e temperatura de água exigidas, o produto poderá passar no teste, mesmo que não esteja totalmente protegido em condições reais.
Outro desafio é o potencial de acumulação de água em certas áreas da forma complexa. Isto pode criar uma falsa sensação de proteção, pois a água acumulada pode atuar como um amortecedor, reduzindo a pressão efetiva exercida na superfície do produto. Além disso, o formato do produto pode fazer com que os jatos de água se desviem ou se dispersem, alterando as condições de teste pretendidas.
Como as câmaras de teste de spray de água IPX9K abordam esses desafios
As modernas câmaras de teste de pulverização de água IPX9K são projetadas com recursos avançados para superar os desafios apresentados por produtos de formatos complexos.
Uma característica importante é o sistema de bico ajustável. Essas câmaras são equipadas com bicos que podem ser ajustados em termos de ângulo, altura e espaçamento. Ao manipular essas variáveis, é possível direcionar os jatos de água para diferentes partes do produto de formato complexo. Por exemplo, se um produto tiver uma grande saliência num dos lados, os bicos podem ser ajustados para garantir que o jato de água atinja a saliência no ângulo e pressão corretos.
Algumas câmaras de teste também vêm com uma plataforma rotativa. O produto de formato complexo pode ser colocado nesta plataforma e, à medida que gira, todos os lados do produto ficam expostos aos jatos de água. Esta rotação ajuda a garantir uma distribuição e testes de água mais uniformes. A velocidade de rotação às vezes pode ser ajustada de acordo com os requisitos específicos do teste.
Além disso, sistemas de controle avançados estão integrados nessas câmaras. Esses sistemas permitem o controle preciso da pressão da água, da temperatura e da duração do teste. Ao controlar com precisão esses parâmetros, é possível criar condições de teste consistentes e confiáveis, mesmo para produtos com formatos complexos. Por exemplo, se um produto exigir uma pressão de água ligeiramente mais elevada numa determinada área devido à sua forma, o sistema de controlo pode ser programado para realizar este teste personalizado.
Exemplos do mundo real de testes de produtos com formatos complexos
Vamos considerar alguns exemplos reais de produtos de formato complexo que podem ser testados usando uma câmara de teste de spray de água IPX9K.
Os componentes automotivos costumam ter formatos complexos. Por exemplo, as unidades de controle do motor (ECUs) são alojadas em gabinetes com vários recortes, conectores e superfícies irregulares. Estes componentes precisam de ser protegidos contra a entrada de água, especialmente em condições de condução adversas. Uma câmara de teste de spray de água IPX9K pode ser usada para testar a resistência à água dessas ECUs. Ajustando os bicos e usando a plataforma rotativa, a câmara de teste pode garantir que todas as partes do invólucro da ECU sejam expostas aos jatos de água de alta pressão e alta temperatura.
Sensores industriais são outro exemplo. Esses sensores são frequentemente instalados em ambientes externos ou industriais onde estão expostos à água e outros elementos. Muitos sensores industriais possuem geometrias complexas para acomodar diferentes funções, como múltiplos elementos de detecção ou suportes de montagem. A câmara de teste IPX9K pode ajudar os fabricantes a verificar a resistência à água desses sensores, garantindo sua confiabilidade em campo.
Câmaras de Ensaios Complementares
Em alguns casos, além da câmara de teste de pulverização de água IPX9K, outros tipos de câmaras de teste podem ser usados em conjunto para fornecer uma avaliação mais abrangente da resistência à água de um produto.
OCâmara de teste de entrada de águapode ser usado para testes preliminares. Esta câmara pode simular diferentes níveis de entrada de água, incluindo imersão e gotejamento, o que pode ser útil para compreender as capacidades básicas de resistência à água de um produto antes de submetê-lo ao teste IPX9K mais rigoroso.

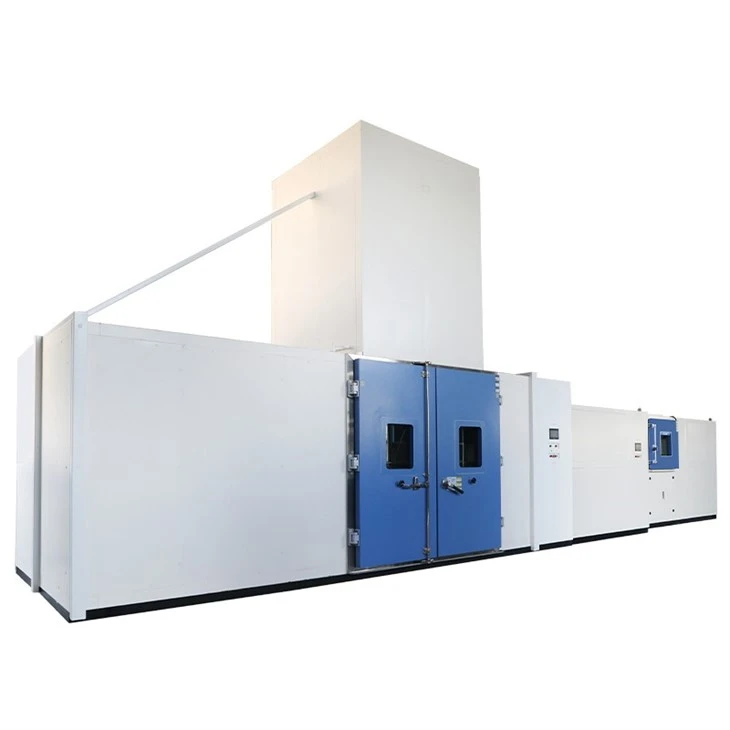

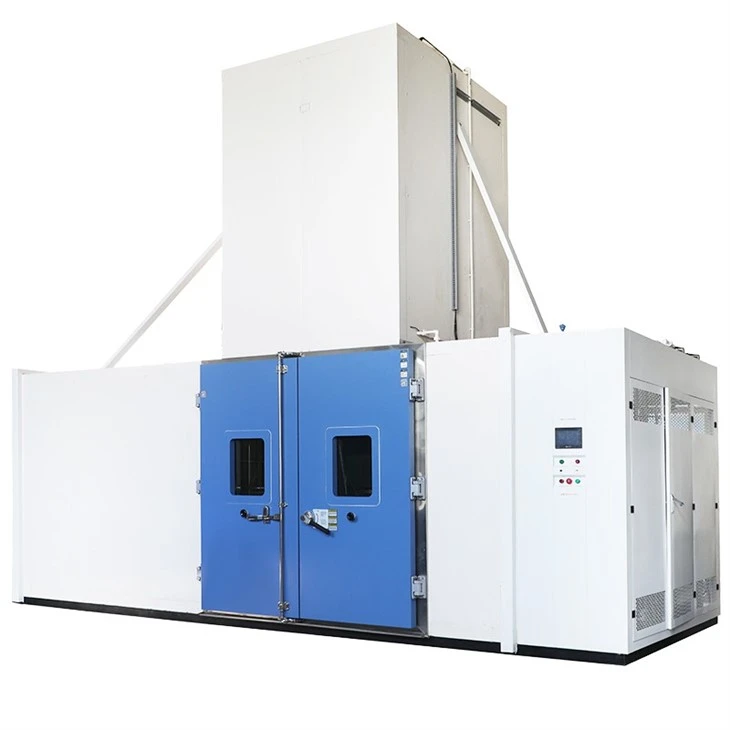

OCâmara de teste de chuva sopradatambém é valioso. Ele pode simular as condições de chuva impulsionada pelo vento, que é um cenário comum no mundo real. Ao testar primeiro um produto de formato complexo nesta câmara, os fabricantes podem entender melhor como o produto se comporta sob exposição dinâmica à água.
OChuveiro UL 50Eé outra opção. Este teste é específico para gabinetes usados em equipamentos elétricos. Ele pode fornecer informações adicionais sobre a resistência à água de gabinetes de formato complexo, especialmente aqueles com componentes elétricos em seu interior.
Conclusão e apelo à ação
Concluindo, as câmaras de teste de pulverização de água IPX9K são capazes de testar produtos com formatos complexos. Através de recursos avançados, como bicos ajustáveis, plataformas rotativas e sistemas de controle precisos, essas câmaras podem superar os desafios impostos por geometrias irregulares. Câmaras de teste complementares também podem aprimorar o processo de teste, fornecendo uma avaliação mais abrangente das capacidades de resistência à água de um produto.
Se você estiver procurando por uma câmara de teste de spray de água IPX9K ou qualquer uma das câmaras de teste complementares mencionadas acima, recomendo que você entre em contato para discutir seus requisitos específicos. Temos uma ampla gama de produtos e podemos personalizar as soluções de teste para atender às suas necessidades. Quer você seja um fabricante de componentes automotivos, sensores industriais ou outros produtos, podemos ajudá-lo a garantir a resistência à água de seus produtos por meio de testes confiáveis e precisos.
Referências
- Padrões da Comissão Eletrotécnica Internacional (IEC) relacionados aos testes IPX9K.
- Literatura técnica dos principais fabricantes de câmaras de teste.
